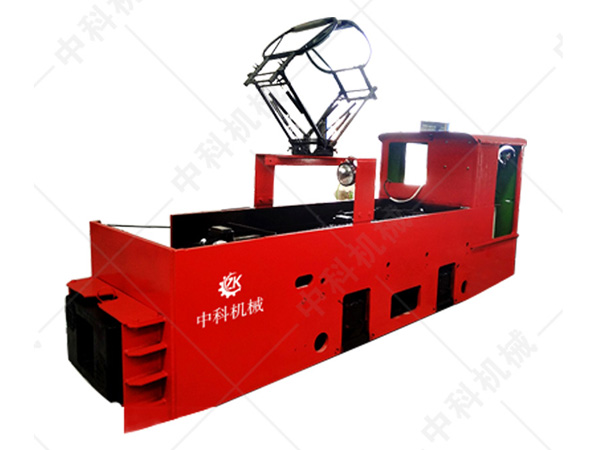

10噸架線式電機車產品介紹

10噸架線式電機車分為一級傳動普通型、墻板增厚型、二級傳動普通型和雙機牽引四種類型。10T電機車電壓分為250V、550V兩種。

10噸架線式電機車的使用環境

1、使用在有直流電壓250（550）V；

2、應用在無瓦斯等爆炸危險；

3、海拔高度不超過1200m；

4、周圍空氣溫度為＋40℃，溫度為－25℃；

5、平均相對濕度不大于90%（同月月平均溫度不高于＋25℃）；

10噸架線式電機車外形特征

軌距：600、762、900mm

軸距：1100mm、1220mm

曲線半徑：7m、10m

車輪滾動圓直徑：φ680mm

受電器工作高度（距軌面）：1800~2400mm

排障器高度：50mm

外形尺寸（LxWxH）：4650x1050（1212、1350）x1600mm

10噸架線式電機車技術參數

粘著質量：10t

牽引力：24.5kn

小時制牽引力：13.05kn、15.09kn、19.7kn

小時制速度：11km/h、10.7km/h

額定電壓：250v、550v

牽引電機功率：21（24、30）x2kw

牽引高度：320、430mm

齒輪傳動比：6.923（1級傳動）、17.5（2級減速）

調速方式：斬波調速、變頻調速

制動方式：機械、電氣
